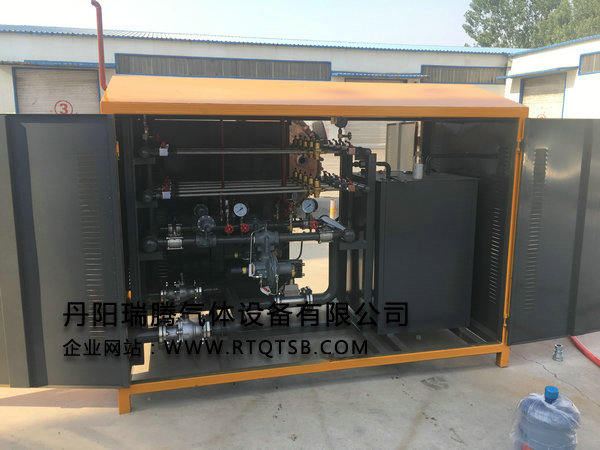

壓撬裝/CNG集成調壓撬裝-不銹鋼箱體.jpg)
壓縮天然氣是指壓縮到壓力大于或等于10MPa的氣態天然氣。
壓縮天然氣的利用是指井口天然氣或管道天然氣凈化壓縮后進行高壓儲存和運輸，到達使用地點，經過多級換熱，減壓直接輸入管網供應各類用戶使用。
燃?xì)庹{(diào)壓裝置是指將槽車，槽船運輸?shù)膲嚎s天然氣進行卸氣，換熱，調壓，計量，加臭，并送入城市燃?xì)廨斉涔艿赖木哂腥抗δ艿那搜b裝置。
Compressed natural gas means gaseous natural gas that is compressed to a condition where pressure is greater than or equal to 10MPa.
The usage of compressed natural gas is refers to the wellhead natural gas pipeline of natural gas purification compressed in high pressure storage and transportation, to use site, through multistage heat, pressure directly input pipe network to supply all kinds of users.
Gas pressure regulating device refers to the tanker, tank ship transportation of compressed natural gas discharge gas, heat, pressure regulating and metering, and smelly, and into the city gas transmission pipeline has a fully functional device prizing device.
CNG減壓撬工作原理：壓縮天然氣(CNG)是將管輸或氣井內的天然氣經過過濾、脫硫、脫水并壓縮(20Mpa)至CNG高壓運輸撬車(或CNG瓶組、CNG集裝箱)，撬車將壓縮天然氣運送至燃?xì)夤芫W(wǎng)暫時無法敷設到的用氣城市及單位，通過卸氣、過濾、換熱(一級)、調壓等過程將適當壓力的天然氣輸送到燃?xì)夤艿馈８邏禾烊粴鉁p壓的過程是一個吸熱過程，如果換熱不充分。管道會出現結霜或冰堵，嚴重影響減壓設備和減壓過程的安全。因此減壓前必須進行換熱。本減壓撬采用電加熱換熱方式。
天然氣CNG調壓站工作原理：將撬車罐內高壓天然氣經過預熱，逐級降壓，并進行安全控制和計量、加臭等工序使氣體壓力達到符合規范要求的壓力向管道輸送。按調壓機制可分為兩級調壓和三級調壓。
CNG減壓站結構，壓縮天然氣減壓站按照設備與站內的布置和設備的功能分為：
1、卸車系統（高壓膠管、快裝接頭、高壓閥門）；
2、調壓換熱系統（高壓緊急切斷閥、換熱器、調壓器、放散閥）；
3、流量計量系統（流量計）控制系統（中央控制臺）；
4、加熱系統（燃?xì)忮仩t、熱水泵等）。
首先撬車內的高壓天然氣經過卸車系統進入調壓換熱系統，在調壓換熱系統內經過兩次換熱，兩次或三次調壓進入流量計量和加臭系統，然后進入管網。加熱系統提供氣體減壓過程中所需要的熱量，控制系統對整個系統進行監控。
壓縮天然氣調壓系統與管道調壓系統的區別，壓縮天然氣壓力達到22MPa屬于超高壓氣體，與管道調壓相比對設備的安全性能要求更高。
壓縮天然氣減壓的過程因?yàn)榻档偷姆却螅瑫?huì)造成氣體的溫度迅速下降，因此壓縮天然氣的調壓過程中需要對氣體補充熱量。CNG在減壓過程中吸收周圍環境的大量熱能，如果不及時補充這些熱能將會出現管線結霜甚至結凍，極大的破壞管線及其附屬的管件閥門，所以在減壓撬上要增加一套加熱裝置，此加熱裝置基本為兩種，一種是伴生電加熱，一種是熱水鍋爐水循環加熱。
壓縮天然氣的減壓過程是一個壓力逐漸減低的過程，進口壓力會隨著撬車內氣體的減少，壓力由22MPa逐漸的減低到0.5-1.0MPa，所以對設備壓力的適用范圍要求更高。
壓縮天然氣的壓力比管道天然氣的壓力高，一般要經過兩級或三級調壓才能使壓力達到中壓進入管網。
CNG壓縮天然氣減壓撬技術參數：
1、結構方式：一級調壓多開多備。整體撬裝（選裝彩鋼箱體）
2、額定供氣量：100-6000nm3/h
3、減壓級數：2級（或3級）
4、換熱級數：1級（或2級）
5、換熱溫度：60-75℃
6、出氣溫度：≥5℃
7、一級減壓后壓力：1.0-2.2MPa
8、二級減壓后壓力：0.1-0.4MPa
9、三級減壓后壓力：1.0-30Kpa
10、切斷閥動力：0.2-0.6MPa（通常使用壓縮空氣或氮?dú)猓?/span>
11、控制方式：全自動（或半自動）
12、安全連鎖點：進口壓力超低限，
13、一級后壓力超限放散2.4 Mpa
14、二級后壓力超限放散0.42 Mpa
15、換熱溫度超低限
16、出氣溫度低限
17、撬內燃?xì)庑孤﹫?bào)警
18、報警方式：聲光雙報警
19、電源：220V/50HZ/500W
20、按制方式可選常規配置或防爆控制兩種
21、功能：電加熱、三級減壓、超限安全放散、溫度自動控制
Q=8000~12000Nm3/h以下產品
技術參數與配量表 燃?xì)庹{(diào)壓計量撬裝選型表
|
燃?xì)庹{(diào)壓裝置A級 許可證號：TS2710H60-2012 |
|||||||||
|
產品名稱 |
燃?xì)庹{(diào)壓計量撬 |
流量 |
Q=8000~12000Nm3/h以下 |
執行標準 |
企標：Q/1RNC1-2008 |
||||
|
型號 |
NFRTZ-2.5-12000-0.4 |
NFRTZ-1.6-12000-0.4 |
NFRTZ-0.4-12000-0.05 |
||||||
|
技術參數 |
P1=2.5MPa，P2=0.4MPa |
P1=1.6MPa，P2=0.4MPa |
P1=0.4MPa，P2=0.05MPa |
||||||
|
配管 |
進DN150、出DN250 |
進DN150、出DN250 |
進DN250、出DN500 |
||||||
|
整體鍍鋅 |
熱鍍 |
熱鍍 |
熱鍍 |
||||||
|
調壓器 |
國產?進口 ?選配 |
國產?進口 ?選配 |
國產?進口 ?選配 |
||||||
|
流量計 |
國產?進口 ?選配 |
國產?進口 ?選配 |
國產?進口 ?選配 |
||||||
|
IC卡控制閥 |
選配 |
選配 |
選配 |
||||||
|
RTU控制柜 |
選配 |
選配 |
選配 |
||||||
|
球閥 |
DN150 |
2只 |
DN150 |
2只 |
DN250 |
2只 |
|||
|
DN250 |
3只 |
DN250 |
3只 |
DN500 |
3只 |
||||
|
DN25 |
4只 |
DN25 |
4只 |
DN25 |
4只 |
||||
|
過濾器 |
DN150 |
2只 |
DN150 |
2只 |
DN250 |
2只 |
|||
|
彩鍋房 |
93M3 |
1座 |
93M3 |
1座 |
160M3 |
1座 |
|||
|
安全閥 |
DN25 |
1只 |
DN25 |
1只 |
DN25 |
1只 |
|||
|
電動閥 |
DN150 |
1只 |
DN150 |
1只 |
DN250 |
1只 |
|||
|
壓力遠傳 |
2點 |
2點 |
2點 |
||||||
|
泄漏報警儀 |
2點 |
2點 |
2點 |
||||||
非標產品客戶提供流程后配置
Q=12000~20000Nm3/h以下產品
技術參數與配量表 燃?xì)庹{(diào)壓計量撬裝選型表
|
燃?xì)庹{(diào)壓裝置A級 |
|
許可證號：TS2710H60-2012 |
|||||
|
產品名稱 |
燃?xì)庹{(diào)壓計量撬 |
流量 |
Q=12000~20000Nm3/h以下 |
執行標準 |
企標：Q/1RNC1-2008 |
||
|
型號 |
NFRTZ-2.5-20000-0.4 |
NFRTZ-1.6-20000-0.4 |
|||||
|
技術參數 |
P1=2.5MPa，P2=0.4MPa |
P1=1.6MPa，P2=0.4MPa |
|||||
|
配管 |
進DN200、出DN300 |
進DN200、出DN300 |
|||||
|
整體鍍鋅 |
熱鍍 |
熱鍍 |
|||||
|
調壓器 |
國產?進口 ?選配 |
國產?進口 ?選配 |
|||||
|
流量計 |
國產?進口 ?選配 |
國產?進口 ?選配 |
|||||
|
IC卡控制閥 |
選配 |
選配 |
|||||
|
RTU控制柜 |
選配 |
選配 |
|||||
|
球閥 |
DN200 |
2只 |
DN200 |
2只 |
|||
|
DN300 |
3只 |
DN300 |
3只 |
||||
|
DN25 |
4只 |
DN25 |
4只 |
||||
|
過濾器 |
DN200 |
2只 |
DN200 |
2只 |
|||
|
彩鍋房 |
105M3 |
1座 |
105M3 |
1座 |
|||
|
安全閥 |
DN25 |
1只 |
DN25 |
1只 |
|||
|
電動閥 |
DN200 |
1只 |
DN200 |
1只 |
|||
|
壓力遠傳 |
2點 |
2點 |
|||||
|
泄漏報警儀 |
2點 |
2點 |
|||||
非標產品客戶提供流程后配置
